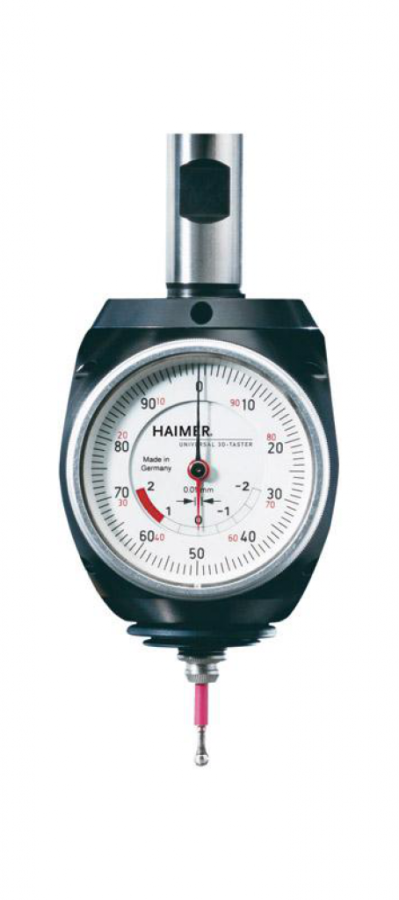

Haimer 80.360.00.FHN Taster-3D-Universal 20mm

Stok Kodu:
37700005
%35 indirimli
34,204.61 TL
18.527,50TL+KDV
KDV Dahil Fiyat : 22233.00TL
Stok 15 Adet
37700005
402091
Haimer 80.360.00.FHN Taster-3D-Universal 20mm
Haimer 80.360.00.FHN Taster-3D-Universal 20mm
22233.00

Universal 3D-Sensör




HAIMER Universal 3D Sensör, freze ve dalma erezyon makinaları için yüksek hassasiyete ve fonksiyonelliğe sahip olan ölçüm ekipmanlarıdır (izole tip sensör).


3D Sensör takım tutuculara monte edilir, frezeleme iş milinin içine yerleştirilir İş mili içerisine yerleştirildiğinde, "run-out" ayarı (T.I.R) tamamen sıfıra ayarlıdır. Daha sonra, iş parçası kenarında yer alan iş mili ekseninin doğru pozisyonunu bulabilirsiniz. Bu özelliği sayesinde, parça sıfır noktasının tam olarak ayarlanabilmesi ve hızlı ve kolay bir şekilde yükseklik farklarının ölçülebilmesine imkan tanır. Tüm eksenlerde ölçüm yapabilmek (X, Y ve Z eksenleri) çok kolaydır. Kadran göstergesi "0" ı gösterdiğinde, iş mili ekseni iş parçası kenarı üzerinde doğru yerde bulunuyor demektir.

Sadece HAIMER 3D Sensör ilk denemede doğru olan noktayı bulmanızı sağlayabilir.. Sensör ucunda yer alan kürenin çapının hesaplanmasına gerek yoktur - sıfırı görmeniz yeterlidir! Matematiksel veya hesap problemlerinin en aza indirgenmesi ile, operatör hatalarından kaçınmanızı sağlar. 3D Sensörümüz, doğru pozisyonu saptamak için kullanılan aletlerin harcadığı ekstra süreyi azaltan, operatörün verimliliğini ve doğruluğunu yükselten hızlı ve kullanımı kolay bir cihazdır.

İbreyi basitçe "0" a getirin, bu nokta sizin herhangi bir sensör ile başlayacağınız kenar noktasıdır. Ölçüm doğruluğu, sizin makinanız üzerindeki parçalarınızı kontrol edebilmenizdir. Mengeneyi itiniz, deliğin merkezini, daha sonra başlayacağınız kenarı bulunuz ve parçalarınızı kontrol ediniz-tüm bunlar HAIMER 3D Sensör ile mümkündür. Ünite, sensör ömrünü uzatan tamamen test edilmiş ön ayar noktası ile bağlantılı geniş bir çalışma uzaklık aralığına sahiptir. Tüm Universal 3D Sensörler, maksimum ölçüm değerine kurulmak için hepsi tek başına test edilmekte ve ayarlanmaktadır

Sensör IP 67 normuna göre göre su geçirmezdir.

Lütfen dikkate alınız: Belirtilen ölçüm değeri olan 0.01 mm sadece HAIMER prob uçları kullanıldığında geçerlidir.

Paket içerisine dahil olanlar: Universal 3D-Sensör kenetleme şaftı Ø 20 mm dahil, kısa prob ucu Ø 4 mm


Söz konusu teknik bilgilerin önceden bildirilmeksizin değişim hakkı saklıdır.






Prob Ucu



Prob Ucu


Ölçum aleti için kısa (Ø 4 mm küresel uclu) ve uzun (Ø 8 mm küresel uclu) prob ucumevcuttur. Prob ucunu değiştirmek için takıma gerek yoktur. Prob ucu değiştiktensonra ölçüm aleti için tekrar kalibrasyona gerek yoktur.


Pro ucuları tüm HAIMER 3D Sensörler için uygundur.









Teknik çizim


Ölçüm aleti Universal 3D-Sensör - teknik çizim


Teknik veriler




































L1 113
L2 50
Ø D1 20
Ø D2 4
B 65
En küçük ölçü birimi 0,01













ısmarlama numarası
80.360.00.FHN



Universal 3D-Sensör




HAIMER Universal 3D Sensör, freze ve dalma erezyon makinaları için yüksek hassasiyete ve fonksiyonelliğe sahip olan ölçüm ekipmanlarıdır (izole tip sensör).


3D Sensör takım tutuculara monte edilir, frezeleme iş milinin içine yerleştirilir İş mili içerisine yerleştirildiğinde, "run-out" ayarı (T.I.R) tamamen sıfıra ayarlıdır. Daha sonra, iş parçası kenarında yer alan iş mili ekseninin doğru pozisyonunu bulabilirsiniz. Bu özelliği sayesinde, parça sıfır noktasının tam olarak ayarlanabilmesi ve hızlı ve kolay bir şekilde yükseklik farklarının ölçülebilmesine imkan tanır. Tüm eksenlerde ölçüm yapabilmek (X, Y ve Z eksenleri) çok kolaydır. Kadran göstergesi "0" ı gösterdiğinde, iş mili ekseni iş parçası kenarı üzerinde doğru yerde bulunuyor demektir.

Sadece HAIMER 3D Sensör ilk denemede doğru olan noktayı bulmanızı sağlayabilir.. Sensör ucunda yer alan kürenin çapının hesaplanmasına gerek yoktur - sıfırı görmeniz yeterlidir! Matematiksel veya hesap problemlerinin en aza indirgenmesi ile, operatör hatalarından kaçınmanızı sağlar. 3D Sensörümüz, doğru pozisyonu saptamak için kullanılan aletlerin harcadığı ekstra süreyi azaltan, operatörün verimliliğini ve doğruluğunu yükselten hızlı ve kullanımı kolay bir cihazdır.

İbreyi basitçe "0" a getirin, bu nokta sizin herhangi bir sensör ile başlayacağınız kenar noktasıdır. Ölçüm doğruluğu, sizin makinanız üzerindeki parçalarınızı kontrol edebilmenizdir. Mengeneyi itiniz, deliğin merkezini, daha sonra başlayacağınız kenarı bulunuz ve parçalarınızı kontrol ediniz-tüm bunlar HAIMER 3D Sensör ile mümkündür. Ünite, sensör ömrünü uzatan tamamen test edilmiş ön ayar noktası ile bağlantılı geniş bir çalışma uzaklık aralığına sahiptir. Tüm Universal 3D Sensörler, maksimum ölçüm değerine kurulmak için hepsi tek başına test edilmekte ve ayarlanmaktadır

Sensör IP 67 normuna göre göre su geçirmezdir.

Lütfen dikkate alınız: Belirtilen ölçüm değeri olan 0.01 mm sadece HAIMER prob uçları kullanıldığında geçerlidir.

Paket içerisine dahil olanlar: Universal 3D-Sensör kenetleme şaftı Ø 20 mm dahil, kısa prob ucu Ø 4 mm


Söz konusu teknik bilgilerin önceden bildirilmeksizin değişim hakkı saklıdır.






Prob Ucu



Prob Ucu


Ölçum aleti için kısa (Ø 4 mm küresel uclu) ve uzun (Ø 8 mm küresel uclu) prob ucumevcuttur. Prob ucunu değiştirmek için takıma gerek yoktur. Prob ucu değiştiktensonra ölçüm aleti için tekrar kalibrasyona gerek yoktur.


Pro ucuları tüm HAIMER 3D Sensörler için uygundur.









Teknik çizim


Ölçüm aleti Universal 3D-Sensör - teknik çizim


Teknik veriler




































L1 113
L2 50
Ø D1 20
Ø D2 4
B 65
En küçük ölçü birimi 0,01













ısmarlama numarası
80.360.00.FHN
